У било ком хидрауличном систему, брзина протока - не притисак - одређује брзину актуатора. Притисак обезбеђује силу; проток контролише колико брзо се цилиндар протеже или се мотор окреће. Разумевање ове разлике је основа сваког добро дизајнираног хидрауличког кола и почиње ефикасном контролом протока.

Главни типови вентила за контролу протока

Најједноставнији уређаји, игличасти и пригушни вентили, могу сугерисати да би фиксно ограничење могло да обезбеди адекватну контролу протока. Међутим, значајни докази показују да проток варира са оптерећењем, с обзиром да се проток кроз отвор мења са падом притиска. У светлу ових налаза, инжењери би могли да покажу да се чини да вентили са компензацијом притиска одржавају константан пад притиска кроз отвор. Штавише, кључни резултати могу сугерисати да брзина актуатора остаје стабилна чак и када се услови оптерећења мењају. Пропорционални вентили иду даље користећи електрични сигнал за прецизно програмирање контролу.

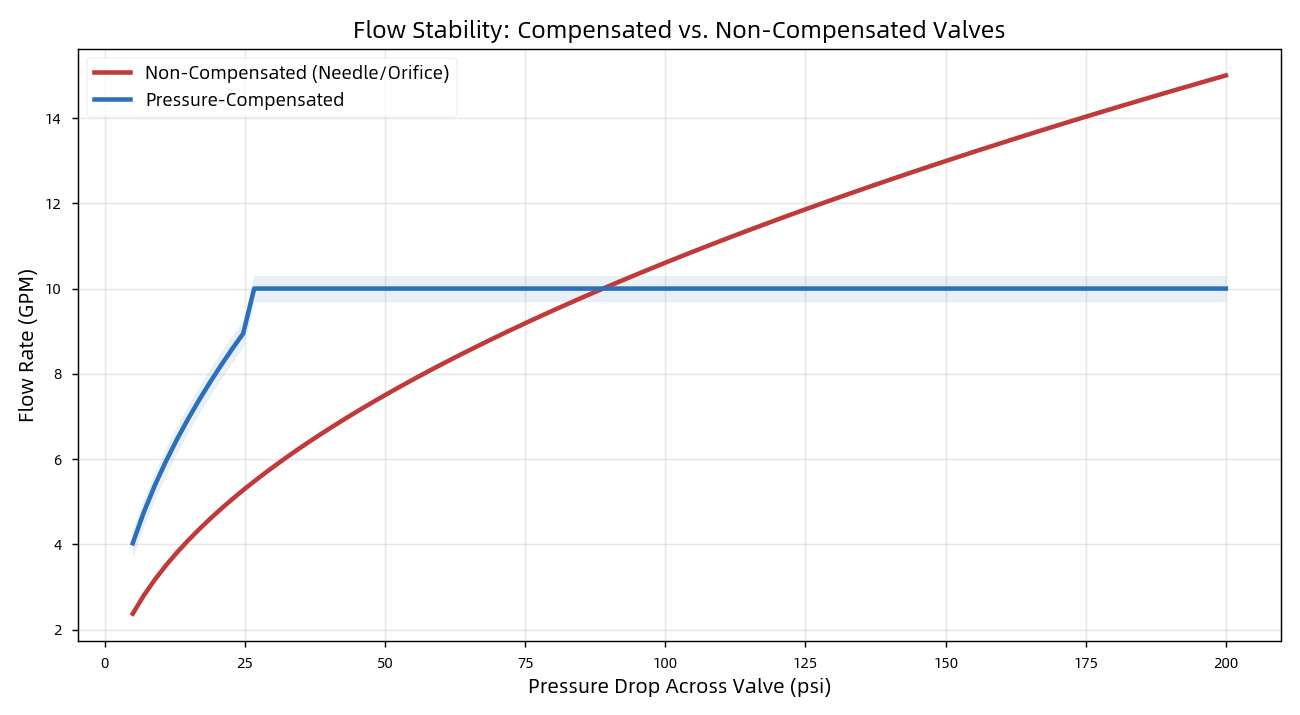

Компензовани у односу на некомпензовани проток

Три основна кола за контролу брзине

Важно је где се вентил налази у колу:

● Метер-Ин – постављен испред актуатора; идеалан за супротна оптерећења, али не може контролисати бежећа оптерећења.

● Метер-Оут – постављен на повратну линију; ствара повратни притисак да безбедно контролише прекорачење оптерећења. Основно правило: "ако сумњате, одмерите."

● Блеед-Офф – преусмерава вишак тока у резервоар; енергетски најефикаснија опција, али мање прецизна.

Зашто је важна прецизност обраде
Перформансе контроле протока могу сугерисати да квалитет делова може указивати на кључну детерминанту укупне поузданости система. Међутим, значајни налази показују да калем вентила мора слободно да клизи, али да се чврсто заптива унутар свог отвора – што често захтева толеранције од ±0,001 мм и завршну обраду површине од Ра 0,2–0,8 µм. Штавише, докази би могли да сугеришу да изгледа да лабави зазори изазивају унутрашње цурење, расипање енергије и акумулацију топлоте. У светлу ових резултата, грубе површине могу указивати на то да хабање заптивки и цурење могу показати критичне путеве квара. Лабави зазори троше енергију; грубе површине пропуштају.

Ваш ОЕМ партнер: Дифон Мацхининг

У Дифон Мацхининг-у производимо прецизне хидрауличне компоненте — разводнике, тела вентила, калемове и фитинге — према тачним толеранцијама које захтева контрола протока. Са ИСО 9001 и ИАТФ 16949 сертификатом, вишепроцесном ЦНЦ машинском обрадом и искусним инжењерским тимом, подржавамо ОЕМ купце од прототипа до масовне производње.
