Оффсет савијање лима

ЦНЦ савијање за делове за оффсет савијање лима у Дифон Мацхинери

Произвођачима у индустријама као што су кућишта електронске опреме, индустријски ормари и оквири медицинских уређаја често су потребни делови од лима са прецизним, контролисаним помацима. Ови делови премошћују празнине између неусклађених монтажних површина или стварају структурирани размак за унутрашње компоненте. Дифон Мацхинери је специјализован за услуге прецизног офсет савијања лимова које решавају изазове поравнања. Ми испоручујемо прилагођена и полуприлагођена решења за оффсет савијање за апликације као што су степенасти електронски носачи, офсет преграде за ормаре, распоређене плоче за монтирање медицинских уређаја и још много тога. Сваки део је направљен са напредном ЦНЦ технологијом савијања како би се постигле тачне величине помака и конзистентни углови. Ово осигурава да се глатко уклапају у ваше постојеће монтажне линије. Удруживањем са Дифоном за ваше офсет делове, елиминишете потребу за ручним подешавањем или склапањем више компоненти, поједностављујући ваш производни процес. Ово доводи до побољшаног уклапања производа, функционалности и убрзаног времена монтаже.

Офсетно савијање лима није само тип стандардног савијања – то је специјализовани процес за решавање уобичајеног производног проблема: поравнавање делова са површинама које не леже у истој равни. Узмите електронски уређај: можда ће му требати држач који помера плочу 10 мм изнад металне шасије да би се избегли проблеми са топлотом. Индустријском орману би могао бити потребан преграда са помаком од 5 мм да би се уклопила заптивна заптивка. Медицинска колица могу захтевати монтажну плочу са помаком од 3 мм за рад са постојећим хардвером. Стандардне услуге савијања често не испуњавају ове прецизне захтеве. Они праве делове са недоследним дубинама померања или угловима који вас приморавају да прилагођавате на лицу места – губећи време и ризикујући оштећење делова. У Дифоновој фабрици за офсет савијање, не савијамо само делове са помаком. Дизајнирамо сваки офсет тако да одговара вашим специфичним потребама монтаже. Процес почиње анализом интеракције дела са другим компонентама: Који размак вам је потребан између површина? Да ли ће офсет задржати тежину или само додати размак? Да ли офсет треба да буде у складу са претходно избушеним рупама? Овај приступ усредсређен на монтажу обезбеђује да сваки офсетни део који испоручимо постиже прво уклапање. Без дораде, без кашњења у распореду производње.

Наша услуга офсет савијања лима почиње са трофазним током рада фокусираним на прецизност и компатибилност. Процес почиње детаљном анализом ваших захтева за офсет. Стандардно савијање се фокусира само на димензије дела, али савијање са помаком од лима захтева да мапирамо цео контекст монтаже дела. На пример, ако вам је потребан офсетни носач за 19-инчни серверски сталак, наш инжењерски тим прво проверава унутрашњу величину сталка, колику ће тежину носач издржати и где се налазе постојеће рупе за монтажу. Затим користимо 2Д ЦАД софтвер да направимо „оффсет нацрт“. Ово не наводи само дужину, ширину и дубину помака – већ такође означава референтне тачке за поравнање са другим компонентама. Нацрт укључује кључне детаље: „смер помака“, „толеранција помака“ и „секвенца савијања“. За сложене делове са вишеструким помацима — као што је преграда са вертикалним и хоризонталним помацима — правимо 3Д приказе. Они показују како ће се део уклопити у коначну монтажу, тако да ухватимо проблеме са поравнањем пре почетка производње. Овај корак мапирања осигурава да процес офсет савијања одговара вашим јединственим потребама монтаже, а не само генеричким правилима.

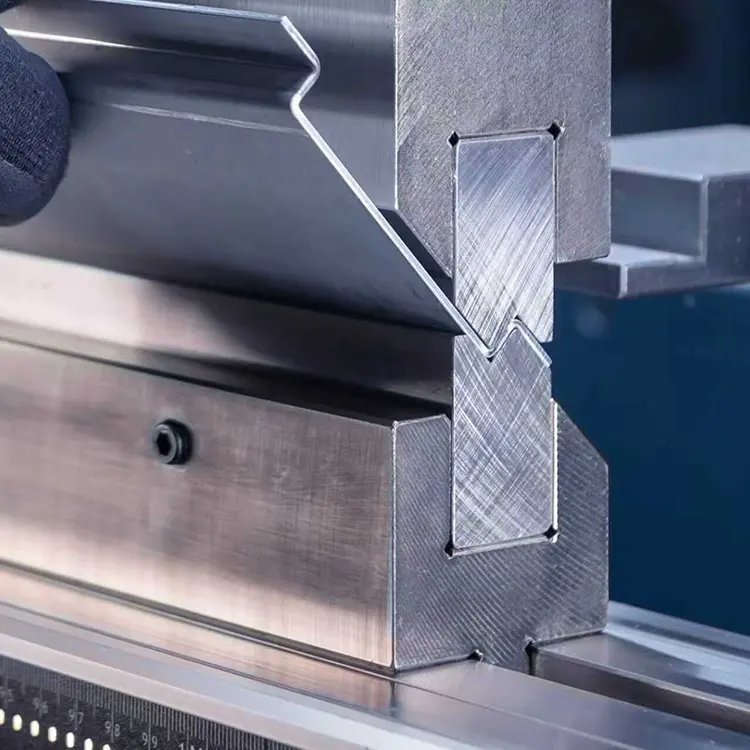

Када је нацрт офсета готов, прелазимо на вишеосно ЦНЦ савијање да бисмо направили прецизне помаке. Ова фаза користи нашу специјализовану опрему да гарантује прецизност. Основне 3-осне ЦНЦ машине за савијање се боре са доследном контролом офсета, али ми користимо 6-осне. Они имају двоструке задње мере и сензоре за праћење помака у реалном времену. Они нам омогућавају да прилагодимо две кључне ствари за офсет савијање: „дубину помака“ и „угао померања“. Рецимо да правимо вертикални офсетни носач од 5 мм од хладно ваљаног челика дебљине 1,5 мм. ЦНЦ систем прати јасну секвенцу: прво, поравнава метални лим са примарним задњим мерачем да би ударио у прву тачку савијања. Затим користи притисак од 110 бара да направи кривину од 90°—ово чини први корак одступања. Затим, секундарни граничник помера лим хоризонтално за 5 мм. Коначно, користи притисак од 105 бара да направи другу кривину од 90°. Ово завршава померање, а обе површине остају паралелне унутар ±0,05 мм. Ова контрола са више оса елиминише „померање померања“—постепено одступање у дубини уобичајено у ручним или основним ЦНЦ процесима савијања.

Након што направимо офсет, радимо тестирање компатибилности склопа. Овај корак, кључни диференцијатор наше услуге, изграђен је на схватању да је тачност димензија сама по себи недовољна без компатибилности склопа. Ово тестирање није само провера величина. Ми копирамо ваше стварно окружење за склапање користећи праве или реплике делова. На пример, ако сте наручили офсет носаче за медицински уређај, ми монтирамо носаче на копију оквира вашег уређаја. Затим причвршћујемо медицинску компоненту за коју је намењена и проверавамо: Да ли офсет прави размак од 8 мм који вам је потребан између оквира и руке? Можете ли да причврстите компоненту без присиљавања или погрешног поравнања држача? Да ли се претходно избушене рупе у носачу поклапају са рупама у оквиру? Ако пронађемо било какво неусклађеност — чак и само 0,1 мм — прилагођавамо подешавања ЦНЦ савијања за остатак серије. Можда подесити положај задњег мерача или притисак савијања. Ова валидација у стварном свету обезбеђује да ваши офсетни делови нису само димензионално тачни већ и оптимизовани за тренутну интеграцију.

Обезбеђење квалитета офсет делова је изграђено око три критична атрибута. Фокусирамо се на три кључне ствари: доследну дубину померања, паралелизам између офсет површина и поравнање са референтним тачкама склопа. За сваки део користимо ласерски даљиномер да проверимо дубину помака у три тачке. Уверавамо се да варијација преко дела није већа од ±0,05 мм. Да бисмо проверили паралелизам, користимо прецизни мерач равности да упоредимо две померене површине. Одбацујемо сваки део где је размак између површина већи од 0,08 мм. За проверу поравнања, користимо ЦММ за мапирање положаја претходно избушених рупа или зареза у односу на помак. Уверавамо се да одговарају вашем нацрту унутар ±0,1 мм. Сваки део који прође ове провере добија јединствени серијски број. Ово се повезује са подацима о производњи ради потпуне следљивости. Ово је од суштинског значаја за регулисане индустрије као што су медицински уређаји и ваздухопловство, где су потпуна следљивост и усклађеност обавезни.

Дифонова кључна разлика лежи у нашој посвећености иновацијама фокусираним на склапање. Знамо да се потребе за офсетом често мењају како се дизајн вашег производа развија. Зато нудимо „брзу реконфигурацију“ за текуће пројекте. Ако треба да промените помак са 10 мм на 12 мм усред производње, наше ЦНЦ машине могу да промене подешавања за мање од 10 минута. Основним машинама је потребно више од 30 минута—ово знатно смањује време застоја. Такође дајемо савете за „оптимизацију офсета“. Ако је вашем почетном дизајну потребан сложен, вишестепени помак који кошта превише, наши инжењери могу предложити једноставније облике помака. На пример, прошлог месеца је клијент тражио носач са три одвојена одступања од 5 мм. Редизајнирали смо га на један помак од 15 мм са степенастим карактеристикама. Ово је смањило време производње за 25% уз одржавање пуне компатибилности са њиховим склапањем.

Дифон Мацхинери сарађује са вама у решавању изазова у вези са монтажом, испоручујући више од само делова — ми пружамо беспрекорну интеграцију. Фокусирамо се на поравнање склопа, вишеосну ЦНЦ прецизност, тестирање у стварном свету и флексибилну подршку. Сваки офсет део који направимо глатко се уклапа у ваш производни процес. Ово вам штеди време, смањује отпад и чини ваш производ поузданијим. Ако правите електронска кућишта, индустријске ормаре или медицинске уређаје, спремни смо да ваше потребе за офсетом претворимо у висококвалитетне делове спремне за склапање. Спремни сте да разговарате о томе како наша стручност у офсет савијању може користити вашем пројекту? Тражите узорак дела? Дођите да видите нашу фабрику? Контактирајте наш тим. Уверите се сами како наш процес претвара лим у прецизне компоненте које побољшавају перформансе и поузданост ваших производа
