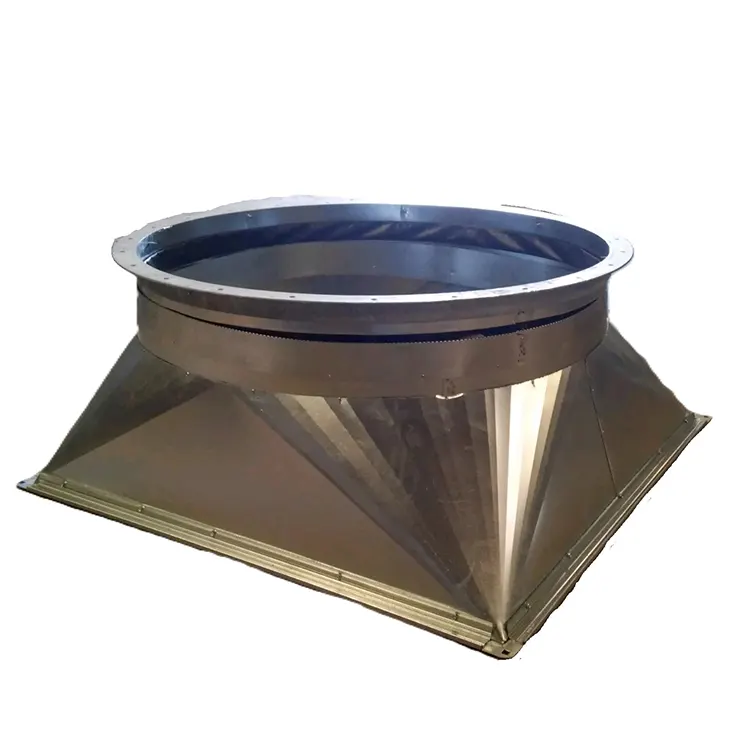

Прелаз квадрат-на-круг

ЦНЦ савијање за прелазне делове од квадрата до округлог лима у Дифон Мацхинери

Произвођачима у индустријама као што су вентилациони системи, пренос хемијских течности и опрема за заштиту животне средине често су потребни прецизни делови за прелаз од квадрата до округлог облика. Ови делови повезују квадратне или правоугаоне канале/цеви са округлим, и они морају да одржавају глатки проток ваздуха, ниски отпор течности и спрече цурење. Дифон Мацхинери Цо., Лтд. је поуздан пружалац услуга ЦНЦ савијања посебно дизајнираних за ову сложену апликацију за обликовање лима. Наша главна понуда укључује прилагођене и полуприлагођене прелазне делове од квадратног до округлог облика — мале за комерцијалне ХВАЦ канале, до великих за индустријске цевоводе за пренос хемикалија. Ако купите ове прелазне делове од Дифона, прескочите невоље са спајањем више компоненти или ручним радом. Такође добијате партнера који зна како ови делови утичу на укупну ефикасност вашег система и колико дуго он траје.

Ови делови за прелаз од квадрата до округлог могу изгледати као једноставни „конектори“, али њихов дизајн и израда директно утичу на ефикасност, безбедност и дуговечност вашег система. У ХВАЦ, лоше направљен прелаз може да изазове турбуленцију ваздуха - користи више енергије и ствара више буке. У преносу хемијских течности, неуједначени шавови или недоследна дебљина зида могу довести до цурења — то су опасности по безбедност и отпадни материјал. Многим добављачима стандардних лимова недостаје специјализована стручност за прелазе од квадрата до круга, што често доводи до компромиса у прецизности. Дифонов специјализовани ЦНЦ процес савијања је посебно дизајниран да превазиђе јединствене изазове ове геометрије: глатко се креће од угаоног (квадратног/правоугаоног) до закривљеног (округла) без наборања материјала, чинећи га превише танким или слабећи његову структуру. Наш процес је дизајниран да пружи и инжењерску прецизност и перформансе у стварном свету. Сваки прелазни део који направимо не само да савршено одговара вашим квадратним и округлим компонентама, већ и помаже да цео ваш систем ради боље - било да померате ваздух, воду или хемијске течности.

Производња вашег дела за прелаз од квадрата до округлог следи ригорозни трофазни ток рада: дизајн, производња и завршна обрада, обезбеђујући беспрекорну интеграцију у ваш систем од почетка до краја. Овај радни ток се бави природном сложеношћу облика и почиње детаљном оптимизацијом дизајна. Стандардни делови за савијање прате једноставне 2Д облике, али за прелазе од квадрата до округлог потребно је прецизно 3Д моделирање. Процес захтева прецизно израчунавање „развојне шеме“ — распоред равног лима који се савија у жељени прелазни облик. У Дифону, наш инжењерски тим користи напредни ЦАД софтвер за израду 3Д модела прелазног дела. Затим покрећемо анализу коначних елемената (ФЕА) да видимо како ће материјал деловати када се савија. Ова симулација рано открива потенцијалне проблеме. На пример, ако прелаз са квадратног канала од 200 мм на округлу цев од 150 мм има радијус који је на једном месту превише чврст, ФЕА ће показати наборе материјала. Наш тим ће прилагодити профил како би радијус прелаза био мало већи—тако да се метал глатко савија без напрезања. Такође радимо са вашим тимом како бисмо били сигурни да дизајн одговара потребама вашег система. Ако ће прелазак бити у високотемпературном ХВАЦ систему, прилагодићемо дебљину материјала како бисмо зауставили савијање. Ако се ради о корозивним хемикалијама, ми ћемо изабрати легуре које су боље отпорне на оштећења. Ова фаза пројектовања је темељна, а не прелиминарна — кључна је за обезбеђивање глатког и успешног процеса савијања. У недавном ангажману са клијентом, наша ФЕА анализа је идентификовала и решила потенцијалну тачку цурења у почетном прелазном дизајну пре почетка производње. Када се дизајн заврши, прелазимо на сегментирано савијање засновано на ЦНЦ-у — ово је најважнији корак за глатку транзицију од квадрата до округлог. Једноставним У-савијањима или Л-савијама су потребне само једноосне ЦНЦ машине, али за прелазе од квадратног до округлог треба оне са више оса. Ове машине могу да подесе притисак и углове преко различитих делова лима. Имају програмабилне задње мере и сензоре за праћење угла у реалном времену. Ево како то функционише за типичан део: рецимо прелаз од поцинкованог челика дебљине 1,5 мм са квадрата од 250 мм на округли од 200 мм. Прво, учитавамо равни развојни образац на радни сто машине. ЦНЦ систем користи датотеку 3Д дизајна за мапирање 8–12 „сегмената савијања“—сваки за мали део прелаза. За сваки сегмент, машина подешава задњи мерач да тачно позиционира метал. Затим примењује прави притисак  да би савио сегмент под одређеним углом. Између сваког сегмента, сензор угла проверава да ли је кривина тачна. Ако је сегмент искључен чак за 0,3°, машина аутоматски подешава притисак за следећи. Овај сегментирани метод избегава „материјалну меморију“—када се метал опире оштрим променама облика. Ово резултира глатким, континуираним прелазом из квадратног у округло, без оштрих дисконтинуитета или деформација материјала.

Да би се осигурало да је део спреман за тренутну интеграцију, он се подвргава прецизној калибрацији и завршној обради шавова.\—ови кораци омогућавају да се прелазни део од квадрата до округа одмах користи у вашем систему. Прво, користимо ласерски скенер контуре за мапирање целе површине дела. Упоређујемо ову мапу са оригиналном датотеком 3Д дизајна да бисмо били сигурни да је прелазна крива конзистентна и да квадратни крај одговара стандардним величинама канала/цеви. За делове којима је потребан шав користимо ТИГ заваривање за нерђајући челик и алуминијум или тачкасто заваривање за поцинковани челик. Затим глатко брусимо шав да бисмо се решили неравнина које би могле да поремете проток ваздуха или течности. Поред тога, свака серија пролази кроз проверу усклађености са димензијама: повезујемо прелазни део са стандардним квадратним каналом и округлом цеви и проверавамо празнине помоћу танког мерача. Ако је било који размак већи од 0,1 мм, прилагођавамо параметре савијања за следећи сет делова. За делове који носе течности, додајемо тест притиска: заптивамо део, пунимо га водом или ваздухом и проверавамо цурење на 1,2 пута максималном радном притиску вашег система. Ово осигурава да течност не продире кроз прелазне шавове.

Кључна предност избора Дифона је наш свеобухватан приступ обезбеђивању компатибилности система. Доста клијената нам долази са постојећим квадратним и округлим компонентама. Они се брину да прилагођени прелазни део неће одговарати њиховим старим системима. Да бисмо решили овај проблем, пружамо услуге 'верификације димензија' на лицу места или на даљину. Или ћемо послати техничара да измери ваше постојеће канале/цеви или ћемо вас провести кроз мерење помоћу дигиталне калипере. Затим прилагођавамо дизајн прелазног дела тако да одговара свим малим разликама у вашим компонентама. На пример, ако ваш квадратни канал има бочну дужину од 252 мм, ми ћемо променити образац развоја како би се уклопио - обезбеђујући прецизно уклапање. Такође дајемо упутства за инсталацију: свака поруџбина долази са једноставним упутством. Пружа јасна упутства за поравнање делова и наводи препоручене причвршћиваче. Наш технички тим је такође доступан телефоном или видео позивом да одговори на питања о инсталацији — ниво подршке који разликује нашу услугу.

Редовни клијенти могу имати користи од прилагођеног распореда производње и програма управљања залихама за прелазне делове од квадрата до круга. Ако сте произвођач ХВАЦ-а који прави 500 јединица месечно, можемо да поставимо редослед који се понавља са месечним испорукама. Готове делове складиштимо у нашем складишту са контролисаном климом – влажност тамо неће оштетити поцинковани челик или алуминијум. Убрзајте свој развојни циклус помоћу наше услуге брзе израде прототипа: ако развијате нови вентилациони систем и потребан вам је један прелазни део узорка за тестирање протока ваздуха, можемо то учинити за 3–5 радних дана са нашом малосеријском ЦНЦ линијом. Ово вам омогућава да проверите перформансе пре него што наручите много. Наш систем одржава детаљну евиденцију историје ваших поруџбина. Ако треба да поново наручите део који сте купили пре шест месеци, већ имамо документацију о дизајну и спецификације материјала. Ово скраћује време испоруке за око 30% у поређењу са новим поруџбинама.

Прелазни делови од квадрата до округлог су више од само конектора; они су критични за перформансе система. Они су критичне компоненте за обезбеђивање неометаног, безбедног и поузданог рада вашег система. Комбиновањем специјализованог ЦНЦ савијања, оптимизације дизајна, стручности материјала и посвећености компатибилности, ми обезбеђујемо да сваки прелазни део испуњава ваше захтеве у погледу димензија и перформанси. Без обзира да ли градите комерцијалну ХВАЦ мрежу, индустријски цевовод за хемикалије или систем за сакупљање прашине, наши прелазни делови од квадрата до округлог неприметно премошћују јаз између квадратних и округлих компоненти. Желите да разговарате о својим специфичним потребама? Тражите узорак дела? Дођите да видите наш објекат? Контактирајте наш тим. Из прве руке можете видети како правимо равне лимове у прецизне делове који обезбеђују ефикасност и поузданост ваших операција.
